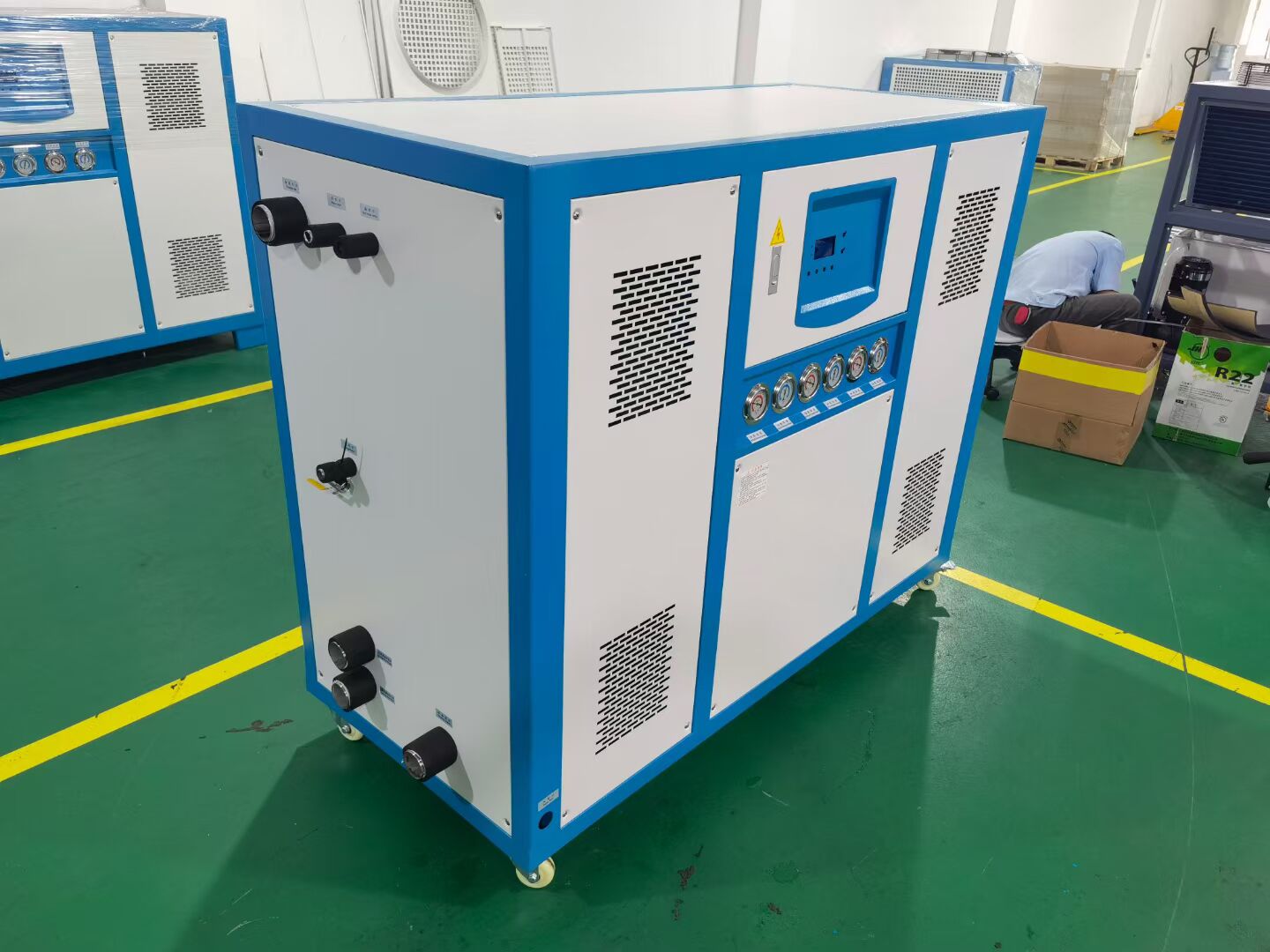

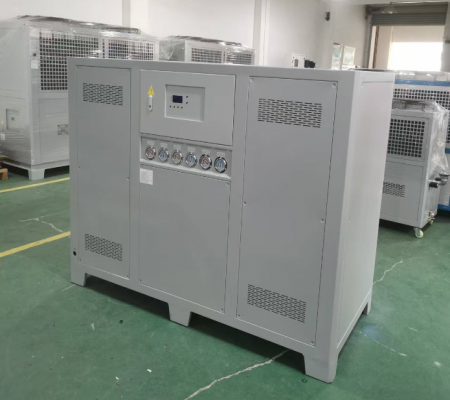

水冷式涡旋式冷水机组

一、用途

水冷涡旋式冷水机组是一款以水作为冷却介质的制冷设备，广泛适用于工业和商业领域的多种场景。

在工业生产领域，机组适用于电子制造、精密仪器、生物制药、食品加工、化工反应、注塑成型、冶金、机械制造等行业的工艺冷却。根据不同工况要求，冷冻水出水温度可在5℃至30℃范围内灵活调节。在数据中心散热、医疗设备冷却等对温度稳定性要求较高的场景中，该机组同样表现出色。

在商业建筑领域，机组可为办公楼、酒店、商场、医院、学校、餐厅、娱乐场所等提供中央空调系统的集中冷源。其制冷量覆盖范围宽广，可满足中小面积至中等规模建筑的不同负荷需求。

二、特点

水冷散热，换热效率更高。 机组采用水作为冷却介质，通过冷却塔或地下水、河水、湖水等地表水进行散热。水的比热容和导热系数远高于空气，使得水冷机组的冷凝温度更低、换热效率更高。在相同制冷量下，水冷涡旋式冷水机组的性能系数（COP）可达4.45至6.2，显著优于风冷机型。此外，机组在部分负荷工况下仍能保持较高的能效水平。

结构紧凑，模块化组合灵活。 机组整体结构设计紧凑，占地面积小，管路系统简洁。模块化设计支持多台机组并联组合，最多可将8个基本模块组合成一台机组使用。这种设计便于分期投资和按需扩容，也降低了物流运输和现场安装的难度。

运行平稳，噪音低，可靠性高。 机组核心部件——全封闭涡旋压缩机，运动部件少，对系统回液不敏感，具有优良的抗液击能力。与传统往复式压缩机相比，涡旋压缩机振动和噪音显著降低，故障率更低。各压缩机拥有独立的制冷系统，互不影响、互为备用，单台出现故障时机组仍可继续供冷，保障了空调使用的安全性。

智能控制，多重保护。 机组配备微电脑智能控制系统，可根据进出水温度自动调节能量输出。控制系统具备FIFO压缩机运行时间均衡功能，有效延长整机寿命。同时集成了高低压保护、冷冻水防冻结冰保护、电源相序保护、缺相保护、水流量不足保护、压缩机过载过热保护等多重安全机制。机组还配备RS-232、RS-485标准通讯接口，支持远程监控和联动控制。

三、工作原理

水冷涡旋式冷水机组的运行建立在蒸汽压缩制冷循环的基础上，由制冷剂循环系统、冷却水循环系统和冷冻水循环系统三个部分协同完成。

压缩过程。 机组的核心——涡旋压缩机，由动涡旋盘和静涡旋盘两个螺旋形部件组成。动盘在偏心轴驱动下围绕静盘中心作小半径公转运动，两者相互啮合形成一系列不断缩小容积的月牙形空间。低温低压的气态制冷剂被吸入后，在这些逐渐收缩的空间中受到连续压缩，最终成为高温高压的过热气体。

冷凝与排热。 高温高压的制冷剂气体进入水冷式冷凝器。与此同时，冷却水系统将来自冷却塔或地表水源的冷却水送入冷凝器，与制冷剂进行热交换。制冷剂在放热过程中冷却凝结为液态，热量则由冷却水带走并排放至外界环境。冷凝器中常采用高效换热管技术，确保换热充分。

节流与蒸发制冷。 液态制冷剂经膨胀阀（电子膨胀阀或热力膨胀阀）节流降压后，变为低温低压状态，进入蒸发器。在蒸发器中，液态制冷剂吸收冷冻水的热量而蒸发为气态，使冷冻水温度降低至设定值。蒸发后的气态制冷剂再次被压缩机吸入，开始新一轮循环。

在冷冻水循环一侧，水泵将降温后的冷冻水输送至用户端的空调末端（如风机盘管、空气处理机组）或生产设备，吸收热量后返回机组继续冷却，如此往复。电气控制系统则全程监测水温、压力等运行参数，自动调节压缩机启停和能量输出，确保整个制冷循环高效、稳定地持续运转。
